本机床传动经电机变频传动，主轴箱高低档位变速，可在一柄两档内无级调速。
机床的主要规格及技术参数

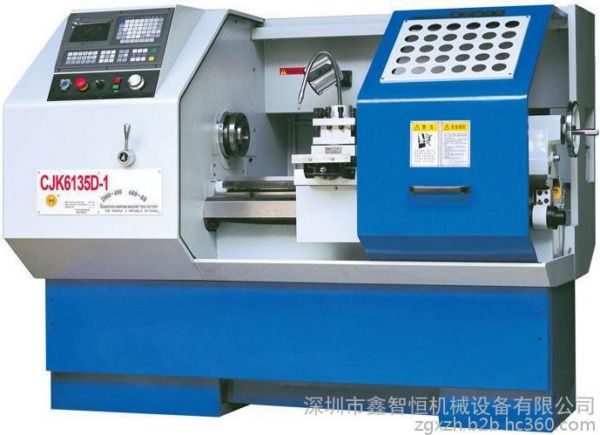

车床型号
CJK6135D（一柄二档）
主要规格
床身最大工件回转直径
350 mm
最大工件长度
750 mm、1000 mm
加工范围
加工最大直径在床身上
350 mm
加工最大直径在刀架上
170 mm
棒料直径
45 mm
加工最大长度
630 mm、880 mm
中心高
175 mm
中心距
750 mm、1000 mm
导轨跨距
320mm
主轴
主轴通孔直径
46 mm
主轴内孔锥度
MT6
主轴正转转速范围
460～60 r/min、2000～400 r/min
两档内无级调速
刀架
刀架纵向最大行程
630 mm、880 mm
刀架横向最大行程
175 mm
刀位数
4或6
刀杆截面尺寸
20×20 mm2
主轴中心线至刀架侧面最大距离
200 mm
主轴中心线至刀具支承面距离
约26 mm
尾座
顶尖套内孔锥度
MT4
顶尖套最大移动量
130 mm
横向最大移动量
±10 mm
电机
主电机型号
132S―4 B5 4.5 kW
主电机转速
1440 r/min
纵向（Z向）伺服电机功率
1.5 kW
横向（X向）伺服电机功率
1.2 kW
冷却泵型号
AYB－20TH 0.115 kW
刀架电机型号
A05024 0.06 kW
转速
1400 r/min
皮带
主传动三角皮带型号及规格
4－A－1900 mm、4－A－2000 mm
外形尺寸
长×宽×高
1990 mm×1160 mm×1780 mm
2240 mm×1160 mm×1780 mm
净重
1450 kg
1500 kg
