底座、立柱、移动平台均采用花岗石结构设计，
让利促销，全力打造高性价比产品！
手动型
VMS-2010手动型二次元影像测量仪
自动型
VMS-2010A自动型二次元影像测量仪
电脑和仪器桌为选购件
一、产品简介
1.1二次元影像测量仪采用数字式测量方法,将被测物体外形通过图像采集转换到计算机中，采用专业测量软件
来测量物体尺寸,而传统投影仪则是将物体通过光学投影放大后进行测量；
1.2二次元影像测量仪主要应用于工件内部多种缺陷(焊缝、裂纹、夹杂、气孔等)的检测、定位、评估和诊断，
既可以用于实验室，也可以用于工程现场。广泛应用在锅炉、压力容器、航天、航空、电力、石油、化工、
海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、
高校等行业。
二、产品特点

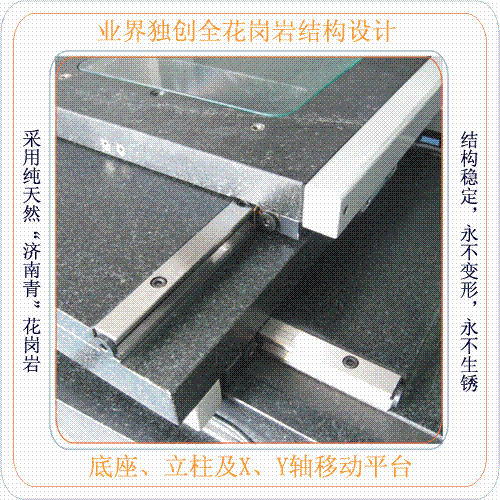

2.1力求光学领域之高精度测量，独立开发全大理石结构产品（底座,立柱,工作台均采用高精度“济南青”纯天
然花岗石，两层设计，精密级V型导轨，让产品拥有极高的稳定性能及刚性），此花岗石化学性能稳定，
不易风化，能耐酸、碱及腐蚀气体的侵蚀，永不变形、永不生锈；
2.2加强产品结构及外观设计，注重产品软件功能实用性和稳定性，让利促销将利润反馈给各界朋友，力求高
性价比产品，让您的选择更加充满信心！
2.3三轴摩擦精密传动，灵敏可靠，无背隙，并能快速移动；
2.4高品质光学系统及高分辨率CCD，能确保清晰的测量画面；
2.5可调LED环形表面光源，实现大角度照明，避免工件受热变形；
2.6由精密光学尺与数据处理器组成数字元测量及数据处理系统；
三、产品规格
产品型号
VMS-2010
VMS-2010A
VMS-3020
VMS-3020A
VMS-4030
VMS-4030A
VMS-5040
VMS-5040A
VMS-6050
VMS-6050A
VMS-7060
VMS-7060A
X/Y行程(mm)
200×100
300×200
400×300
500×400
600×500
700×600
Z轴升降(mm)
150
150
150
200
200
200
玻璃台(mm)
260×160
360×260
460×360
560×460
660×560
760×660
产品结构
底座,立柱,移动工作台均采用高精度花岗石
照明系统
表面光源与透射光源均用LED，亮度可调
CCD摄像机
1/3″高清晰彩色CCD摄影机（也可按需要选配其他品牌)
放大倍率
Step Zoom光学放大率：0.7～4.5X，影像放大率：30～225X
测量精度
（3+L/200）um
解析度
0.001mm
重复性
0.002mm
操作方式
VMS系列为手动操作；VMS-A系列为全自动操作
电源
220V(AC) / 50HZ
推荐环境
温度：19～24℃，湿度：45%～75%
保修期
一年
备注
可选配Z轴影像测高或选配英国Reishaw探针接触式测量
产品软件:>>>

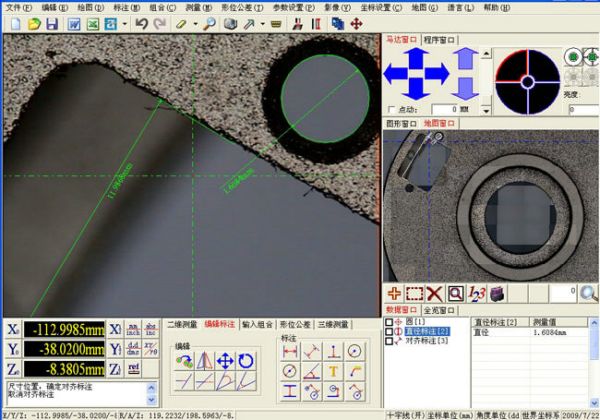

◆影像测量仪器备有RS232接口,与计算机连接后,采用专业影像测量软件，可通过计算机对测绘图形进行处理及输出；
◆软件测量功能强大，操作简便（具备点、线、圆、距离、角度等基本测量功能及多坐标功能，能满足2D平面几何测量需求；此外测量数据可输入EXCEL、WORD或者将测量图形输出至CAD中作对比和设计；具有多种数据处理、显示、
输入输出功能,特别是工件无需摆正功能非常实用）；
◆全自动二次元测量仪与计算机连接后,采用专业的全自动测量软件，可实现全自动编程及全自动测量功能；以软件控制
测量仪 的工作台面移动方向，使测量更方便；由计算机判定每次的对焦面，以保证变换焦距时测量的重现性及精准度；
◆软件测量功能强大，操作简便（具备点、线、圆、距离、角度等基本测量功能及多坐标功能，可以更快速的在工作台中进行 定位，节约大量的测量时间，能满足相同工件批量检测的快速测量需求；此外测量数据可输入EXCEL、WORD中或者将测量图形输出至CAD中作对比和设计；测量同一产品所要检测的尺寸， 设置自动测量的重复次数，则不需要每次重复绘图、标注，节省了时间）；
软件全面介绍：>>>影像测量仪软件
>>>软件功能简介 ◆软件与EXCEL，WORD无缝连接，可实现测量数据的直接报表输出；◆可实现AutoCAD工程图互换，直接判别与工程图之间的误差，可制作工件到AutoCAD图形的逆向工程图；
◆多种同样模式处理，同种图形的不同种描绘形式，适合各种情况下的工件测量；
◆拥有全览和放大全览图功能，并且可以任意缩放，也可以在全览图直接修改和标注，几乎拥有CAD的功能；
◆强大的描绘功能，通过自动亚像素捕捉和软件区域性自动捕捉能让绘图速度更快，测量更加精准，而且拥有精典的十字线测
量，输入描绘直线，点，圆以及精确取R角功能；
◆丰富人性化的标注功能，能在实时影像和虚拟影像中进行所有二维尺寸，公差方面的标注；
◆多元化的座标设定方式，包括座标平移，座标旋转，两点决定X轴，两点决定Y轴，三点确定座标；
◆完美的自控系统，能根据需要调整小数点位数，报表信息和图元信息的选择性输出；
◆独一无二的精准测高功能，最大倍数测高精度可达5微米以内；
◆地图拍摄功能，能将工件全图拍下，并能进行虚拟测量和保存高清淅图片；
◆简单方便精准的比例尺较正功能，能在取比例尺的同时自动较正CCD；
◆完美的地图导航功能，可以快速找到所要测量工件的位置；
◆专利的图纸比对功能，让手动机做自动测量，让测量速度更快，精度更高。 >>>自动测量功能
>>>地图导航功能
直接导入地图，可以在地图窗口直接定位视频窗口的位置>>>地图扫描窗口
能手动和自动将一个完整的产品扫描成地图，并可对地图进行导航，和虚拟测量>>>高精度的光学测高功能
从以上视频区可以看出，抛物线的最高点则是影像清淅最佳位置，软件会自动将最清淅时把Z轴座标记录下来
然后再上升Z轴找到另一个面的最清淅的位置，软件会将另一面最清淅时Z轴座标记录下来
两个面的Z轴座标通过软件计算得出高度，测量误差在5微米以内 >>>图纸测量功能
将CAD图纸导入测量软件中，并通过建座标与产品对齐
直接按空格键，软件自动将红色区域内尺寸测量出来>>>光源程控功能
光源可通过手动，或者软件自动控制灯的亮和暗，灯源可根据产品自形调节，可分为8区，16区，24区>>>全自动测量功能
>>>数据输出功能
软件能自动输出Word,Excel,CAD,文档，以下为输出Word的文档格式 公司名称 日期：2010/10/21 时间：09:31 测试仪器： 检验者： 工件编号： 工作名称： 单位： 确认者： 类型 圆心X 圆心Y 圆心Z 半径 直径 真圆度 圆1 -28.8917 26.2379 0.0000 1.5251 3.0501 -0.0003 >>>SPC数据统计功能
内置SPC（统计过程控制）功能，可以在测量过程中自动的读取指定的测量数据，自动生成X-R、Xm-R等控制图，并计算最大值、最小值、平均值、标准差、偏移值、Ca、Cp、Cpk等统计系数
>>>三座标测量功能
