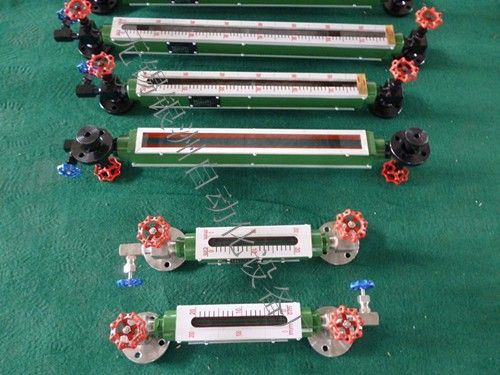

X49H YZ双色石英管水位计
一、概述
X49H ，YZ石英管水位计是利用光学原理和连通器原理直接显示液位位置的一次性仪表，可广泛应用于中、低压锅炉汽包和贮存器上。按显示方式可分为单双色类：单色水位表直接显示介质本色：双色水位表水相呈绿色、汽相呈红色，红绿分界面即为液面位置。同时该类水位表还具有结构简单、维修方便、安全可靠等优点。
二、结构原理

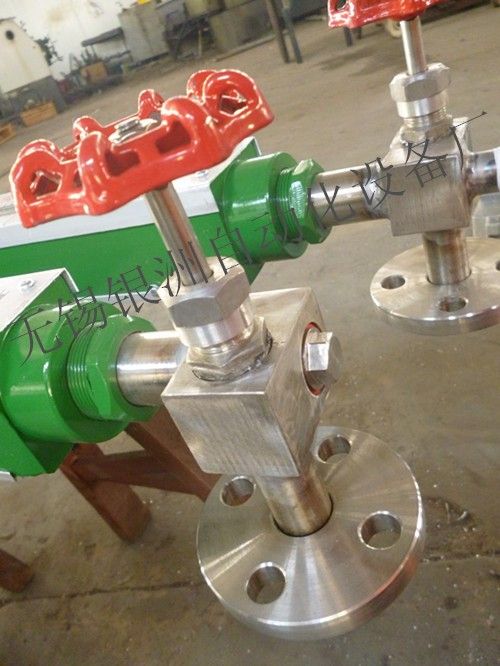

水位表由上阀（汽阀）、下阀（水阀）、表体、排污阀、平衡管等组成。上阀和下阀除手动全开和全闭外，由于阀体内部设有保险阀座和保险珠一枚，当石英管因意外损坏时，保险钢珠在高压的汽水冲击下，高速顶向保险阀座，自动关闭表体的上下通道，直至手动关闭上、下阀为止。
三、特点
●液、气相显示清晰、无盲区、密封性能好、耐高温耐高压、防粘稠、重量轻、奉命长、无泄漏。
●结构简单、安装维护方便、耐腐蚀、无需电源、防爆。
UGS系列彩色石英管液位计主要技术指标
●特制的99.99%SiO2透明石英管，其变形点1077℃，软化点1730℃。
●搞压强度1170Kg/cm3 ，膨胀系统数5.5×10-7。经特殊工艺处理后具有耐高温、高压和优良的机械特性。
●工作压力：1.6、2.5、4.0、6.4、10.0MPa
●工作温度：<520℃
●测量范围L：测量范围由中心距而制定：300、500、800、1100、1400、1700、2000mm，特殊规格请注明尺寸。
●伴热蒸汽夹套：工作压力0.6MPa，接管尺寸G1/2″外螺纹。
●接口法兰：采用化工部1997年最新颁发的HG20592~20635-97法兰标准。法兰通径DN20、DN25，如用户需采用其他标准（如GB、ANSI等标准）可根据用户需要设计。钢球自动封闭压力：大于0.2MPa重量15~30kg。
四、安装维护
1. 石英管式水位表属精密仪表，在运输、搬运、开箱、安装过程中要注意轻放，不得碰撞、敲击，以免石英玻璃管和红绿玻璃损坏。
2. 石英管水位表出厂前已经整机试压和双色效果调试，用户只须将水位计上、下法兰和被测容器的法兰连接、紧固，即可投入使用。
3. 在运行中如果石英管内结垢，出现红、绿杂色混合等现象时，可将石英管先用酸性溶液去污，然后用清水冲洗干净即可。
4. 如需更换石英管，先将表体上、下两端紧固螺母松开，然后取出石英管，换上新管，并紧固两端螺母。内孔为正方形，在安装时必须有一个棱角对准观测面。
