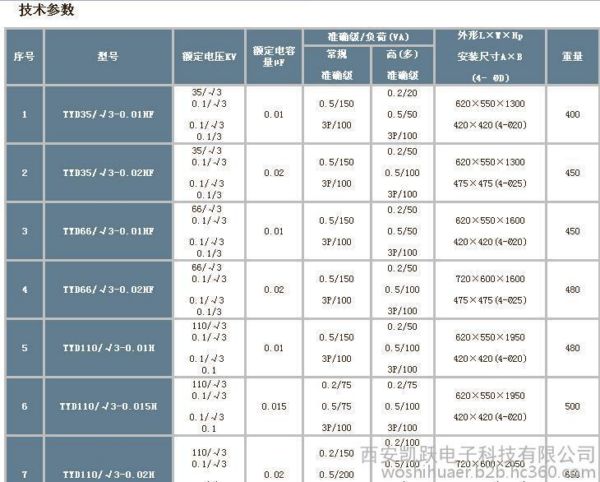

TYD110/√3-0.02H型电容式电压互感器 ·性能： l、叠装式结构---电容分压器与电磁单元为独立体 叠装式结构的以下优点：安装运输方便；便于产品作交接及预防性试验(包括：对电容分压器作工频耐压试验、中间变压器作空载电流及励磁特性试验)；产品误差受温度的影响* 小(电磁单元的高运行温度不会影响到电容器，使其电容值随温度而变)。 2、保证产品在0.8、0.9、1.0、1.2、1.5倍额定电压下不发生电磁单元的低频谐振(高于现行国家标准) 3、取消了中间变压器高压侧的避雷器 采用特殊设计从根本上限制了低频电磁谐振过电压，并提高了电磁单元的绝缘水平。取消了中间变压器高压侧的避雷器，提高了产品的运行可靠性，减少了运行维护的工作量。 4、调整误差方便、不污染产品的内绝缘 产品设计将中间变压器和电抗器的抽头端子引到专用的端子箱内，便于需要现场不拆卸产品便可调整误差。否则，产品在现场打开，内绝缘会受到污染。 5、高准确度、大容量 0.2级150VA/0.5级150VA/3P级100VA；共三个二次绕组。可按用户要求组合。 6、瞬变响应特性好，达到剩余电压在5%以下（高于现行标准）。 7、执行GB/T4703—1984《电容式电压互感器》标准。 ·规格： 型号： TYD110/√3—0.02H 额定电压kV：110/√3 ； 电压比kV： 110/√3—0.1/√3 ---0.1/√3—0.1； 准确级及额定输出容量： 0.2级150VA；0.5级150VA；3P级100VA； 产品
概述
1.电容式电压互感器(以下简称互感器)用于中性点有效接地及非有效接地的工频电力系统,
作电压测量、功率测量、继电保护并兼作电力线载波耦合装置的耦合电容器。
2.互感器为户外安装运行，安装地点的海拔高度不超过2000m，周围环境温度不超过-40℃
~ 45℃，风速不大于150km/h，地震烈度不超过8度。
3.系统最高电压及绝缘水平见表1。
4.互感器能在0.8~1.2倍额定电压下长期运行，对于中性点有效接地系统，互感器能在1.5
倍额定电压下运行30s；对于无自动切除对地故障的中性点非有效接地系统，互感器能在
1.9倍额定电压下运行8h。
快速有效地抑制铁磁谐振现象的持续发生，并且使用互感器的瞬变响应特性达到国际
先进水平，瞬变响应残余电压降低到5%以下，可满足快速继电保护装置的要求。选用电
气绝缘特性优良的固体及液体介质材料，结合合理的参数设计和先进的单台抽真空注油
工艺，电容分压器的局部放电性能优良，损耗低，质量可靠。
7.电容分压器符合GB/T4705-92《耦合电容器及电容分压器》和IEC358的要求。
8.互感器符合GB/T4703-2001《电容式电压互感器》和IEC186的要求。
制造标准：GB4703-84“电容式电压互感器”
