一、MachineDescription机床描述

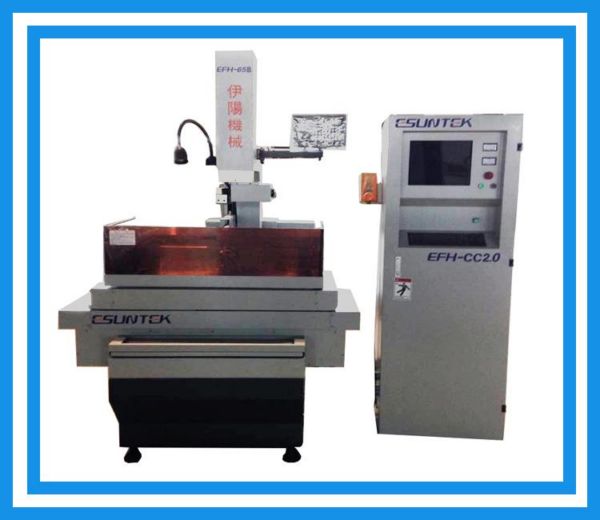

ShangHaiEsuntekpreciseelectrosparkwirecuttin gmachine:EFH65B(Middlesilking)
上海伊阳精密电火花线切割机：EFH65B（中走丝）
Included包含：
·MainAccuracy主要精度
BestSurfacefinish:1.0μm最佳表面粗糙度：1.0μm
MachiningAccuracy:0.012mm加工精度：0.012mm
Max.cuttingspeed:180mm2/min最大切割速度：180mm2/min
·Basicmachine,CabinetandDielectricuniti noneplate
主机,电控柜 和电解质装置
SizeofWorkingTable工作台尺寸（长×宽）
880×681mm
X*Y*ZAxleTravelX*Y*Z轴行程
600×500×250mm
MaxCuttingThickness最大切割厚度
300mm
MaxCuttingTaper最大切割锥度
±3°/80mm
UseofElectrodeWire电极丝直径范围
Φ0.13-Φ0.20（选配Φ0.06）mm
Cuttingefficiency切割效率
0--180mm2/min (Asthematerialmaybe)
0--180mm2/min（视材料而定）
MaxWeightofWorkpiece最大工件重量
900kg
WeightofMachineToo机床重量
3000kg
Power 功率
3.5kVA
PowerTool机床电源
AC3~380V/50Hz
ZShaftLiftingWayZ轴升降方式
Electric电动
二、 伺服机的功能特色：
1、手盒控制功能体现：
a) 可以方便的移动X、Y、U、V各数控轴，移轴速度分为三档：快速、中 速、慢速。
b) 手控盒上具有：开关水泵、运丝、高频等常用功能。
c) 具有慢速上丝按钮。
2、系统内对中功能：
a) 操作者只要按照需选取要对中的要求，移动数控轴，系统会自动取点，参与计 算对中。
b) 对中可以分为：内外圆找中心、正方形、长方形分中、碰边功能。
c) 找中心的时候为系统自动取点，消除人为误差。
3、自动警示：
a) 机床处于X/Y轴限位、断丝等非正常状态下的时候， 均有报警提示，报警方式有两种：报警声音提示和控制软件界 面提示。
b)切割完成时有报警声音提示用户已经切割完成。
4、精度补偿：
在控制软件 内实现丝杆的精度补偿，提高加工工件的精度。
5、设备配置：
与普通机型相比， 伺服机型在一下方面不同：
a) 驱动方式，伺服机为松下三相交流伺服电机。
b) 空走移轴采取手控盒控制，移轴快速、平稳。
6、S系列可选配 ：
- 光栅尺显示器
- 双轴光栅尺
- 细钼丝切割功能
- 铝件加工功能
6、B系列可选配 ：
- 多层双泵过滤水箱
- 自动润滑系统
- 细钼丝切割功能
- 多横梁式工作台
- 铝件加工功能
- 环保钣金
