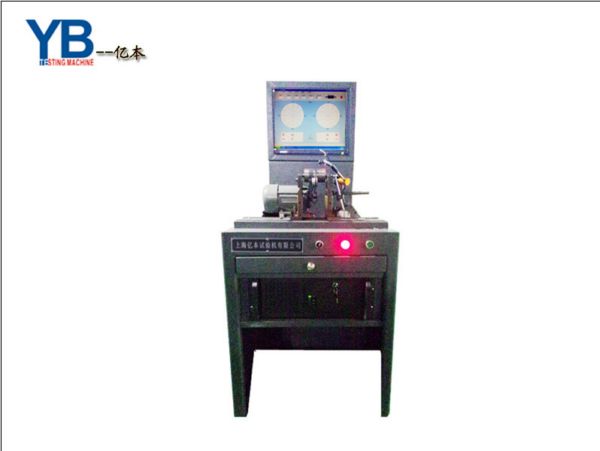

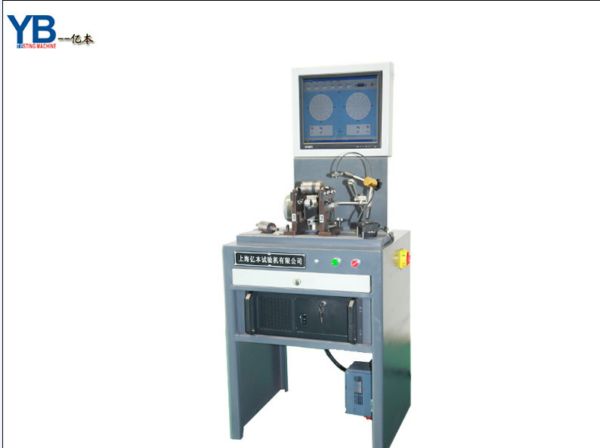

YYQ系列圈带平衡机说明与技术参数
产品特色：
●高灵敏度的传感器，无需机械放大器，线性度好，耐用可靠；
●专业设计的摆架，线性高，振动阻尼小，高刚性，坚固可靠，配合高灵敏度传感器，有效传递机械力；
●测量精度高，测量范围广，允许极高的初始不平衡量；

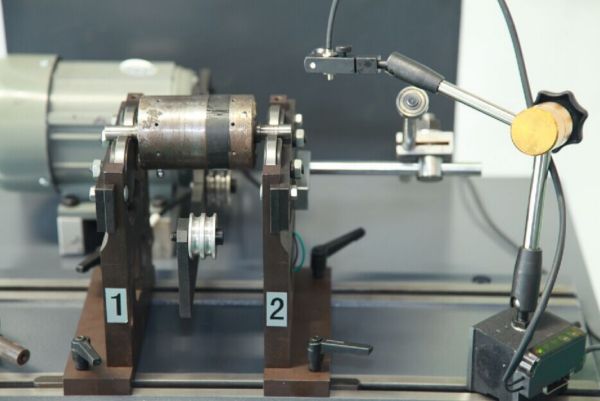

●圈带传动结构，无工装夹具误差，检测精度高，工件装卸方便，启动快，工作效率高；
●一次标定，永久使用，方便的自检程序；

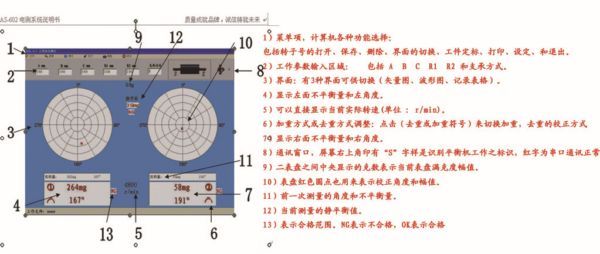

●先进的电测系统，友好的人机界面，功能强大，操作简单；
●模块化设计，应用范围广，配置方案灵活，可更好的满足用户多样化的需求；
●根据用户要求，可加装防护罩；
适用产品：
电机转子，风机叶轮，水泵叶轮，增压器转子，离心机转子，胶辊，机床主轴，曲轴，(纺杯) (空心杯转子)等具有光滑的圆柱表面的旋转部件。
主要技术参数：
参数
YYQ-1.6
YYQ-5
YYQ-16
YYQ-30
YYQ-50
YYQ-100
YYQ-160
工件最大质量（kg）
1.6
5
16
30
50
100
160
工件最大外径（mm）
Φ200
Φ300
Φ400
Φ480
Φ800
Φ1080
Φ1100
支承架中心线间最大距离（mm）⑴
200
450
500
1000
1200
支承架中心线间最小距离（mm）
40
50
110
圈带传动处直径范围（mm）⑵
Φ20-Φ85
Φ20-Φ140
Φ20-Φ220
Φ20-Φ250
Φ20-Φ600
工件支承直径范围（mm）
Φ2-Φ25
Φ3-Φ35
Φ5-Φ40
Φ8-Φ60
Φ10-Φ90
Φ10-Φ180
平衡转速（r∕min）⑶
800-5000
400-4600
400-4500
350-4000
350-2500
最小可达剩余不平衡度（g﹒mm∕kg）
≤0.3
≤0.5
≤1
不平衡减少率URR（%）
≥90%
电机功率（KW）⑷
0.12
0.25
0.37
0.75（变频）
1.5（变频）
参数
YYQ-300
YYQ-500
YYQ-1000
YYQ-1600
YYQ-3000
YYQ-5000
工件最大质量（kg）
300
500
1000
1600
3000
5000
工件最大外径（mm）
Φ1250
Φ1500
Φ1600
Φ1800
Φ2100
支承架中心线间最大距离（mm）⑴
1700
1820
2300
支承架中心线间最小距离（mm）
110
160
200
450
圈带传动处直径范围（mm）⑵
Φ20-Φ600
Φ20-Φ700
Φ20-Φ800
Φ50-Φ1200
工件支承直径范围（mm）
Φ10-Φ180
Φ10-Φ180
Φ15-Φ240
Φ40-Φ300
平衡转速（r∕min）
350-2500
300-1500
200-1200
最小可达剩余不平衡度（g﹒mm∕kg）
≤1
不平衡减少率URR（%）
≥90%
电机功率（KW）⑷
2.2（变频）
3（变频）
5.5（变频）
7.5（变频）
15（变频）
注：
1）支承架中心线间的距离可以根据用户需求，用其他长度的床身来扩展；
2）根据用户需求可以扩大圈带传动处直径；
3）我们的模块化设计可以根据用户需求适应其他的平衡转速；
4）可以根据用户需求，使用其他类型的电机和电源；
