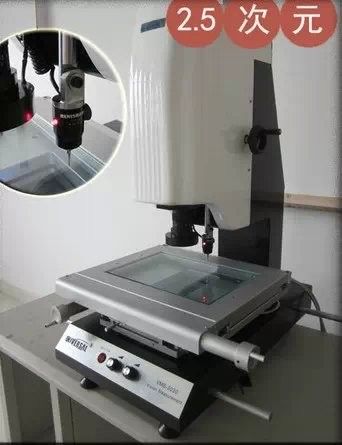

仪器用途:影像测量仪适用于以二座标为目的的一切应用领域,机械、电子、仪表、塑胶等行业广泛使用。
仪器特点：变焦物镜与十字线发生器作为测量瞄准系统；
影像测量仪具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；高分辨率9段定倍物镜，改变倍率不需重新选取比例尺
安装:免费培训,免费安装
标准配置:
1．影像仪主机1台
2．2.5D测量软件(含软件锁）1套
3．视频线1根
4．数据线1组
5．电源线1根
6．数据采集卡1张
7．视频采集卡1张
8．校正玻璃片1块
9.使用手册1本
一、标准功能：
1、可将产品拍成产品照片并以jpeg的格式保存于电脑中形成产品图库
2、并将保存于电脑中的照片打开并于实时的影像同一画面中进行对比
3、图形可输入到AutoCAD成为工程图
4、AutoCAD标准工程图可输入实时影像中，令AutoCAD工程图与实际工件外形重叠进行对比，从而找出工件和工程图的区别
5、可输入先前拍照储存的jpeg图片到实时影像中与实际工件进行重叠对比
6、可以在鸟瞰的全图中进行标注尺寸
7、自定义圆：可按客户需要自定标准的圆，再以标准的圆和影像中的工件做重叠对比，从而找到工件与标准圆形之间的误差
8、自定义线段：可自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重叠对比，从而找到工件与标准图形之间的误差
9、自设客户坐标：在实时影像中的实际工件上自行设定坐标原点（0，0），在画面上任意点标示该点的Ｘ、Ｙ坐标位置
10、坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置
11、专利取Ｒ角功能：为目前市面上准确的平面取Ｒ角方式
12、测量：可测量平面上的任何几何尺寸（角度、直径、半径、点到线的距离、两圆的偏心、两点间距等）
13、绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似
14、标注：可以在实时影像中的工件上标注尺寸。（长度、角度、直径、半径、点到线的距离、两圆的偏心、两点间距等
二，详细参数
1
型号
5040手动
2010手动
3020手动
4030手动
2
主机体尺寸
约1250×850×800（mm）
600*500*850mm
850*600*900mm
970*670*940mm
3
金属台尺寸
700*500mm
345*250mm
450*350mm
600*400mm
4
玻璃台尺寸
550*450mm
220*150mm
340*240mm
450*350mm
5
实际工作行程
5000*400*200mm
200*100*150mm
300*200*180mm
400*300*180mm
6
主机体重量
360KG
110KG
180KG
250KG
7
机台底坐
00级花岗石
8
线性精度
（3+L/75）μm L为被测物体的长度 单位为mm
9
表面照明
LED环形超亮冷光源（亮度可调）
10
轮廓照明
LED超亮圆形灯（亮度可调）
11
计算测量功能
REICA2.5D精密测量系统软件
12
解析力
0.001mm
13
重复精度
0.002mm
14
CCD
SONY芯片1/3彩色CCD
15
目镜
0．5X
16
物镜
0．7X～4.5X放大倍数20X～120X
17
电源供应器
AC90～264V50/60Hz
18
载重
30KG
19
操作方式
手摇（微调及快速移动）
20 Z轴 雷尼绍MCP探针 可测量简单三维尺寸
