温度计录仪 一、概述 OW-4000智能无纸记录仪以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、控制和管理功能，在各行各业中获得了极其广泛的应用。本产品吸纳了各种国内外智能无纸记录仪的优点，应用最新的显示技术、微电子技术、数据存储和通讯技术，是一款功能齐全、操作方便、精确可靠、高性价比的产品。

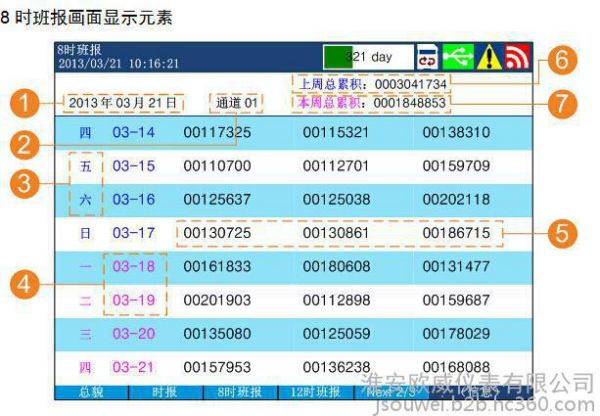

智能无纸记录仪配置丰富，有蓝屏和彩色两种显示屏。可以接收多种类型的直流电流、电压和电阻信号，实现温度、压力、液面、流量、成分以及力、力矩、位移等物理量的显示、记录、越限监控、报表生成、数据通讯、信号变送以及流量累计等功能。

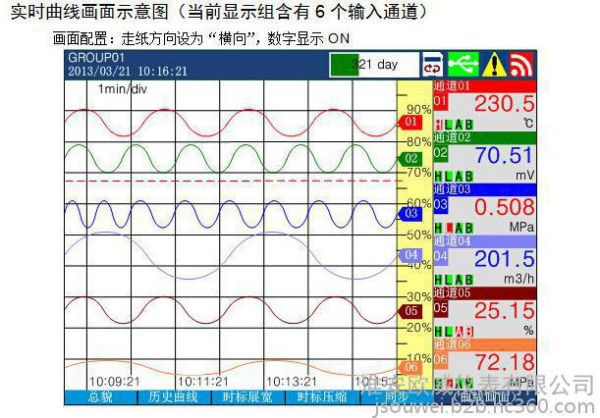

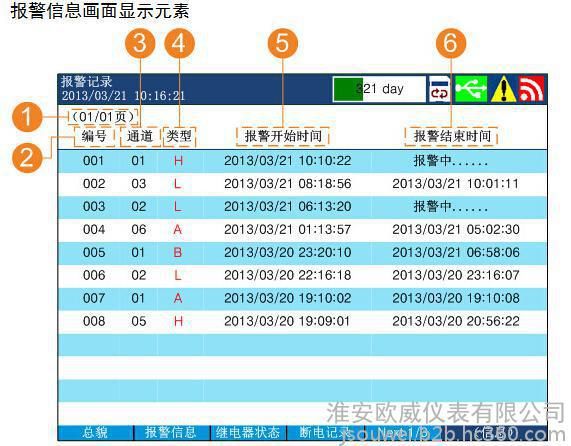

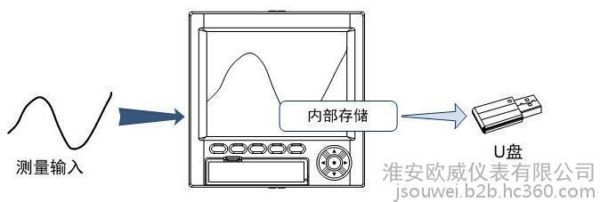

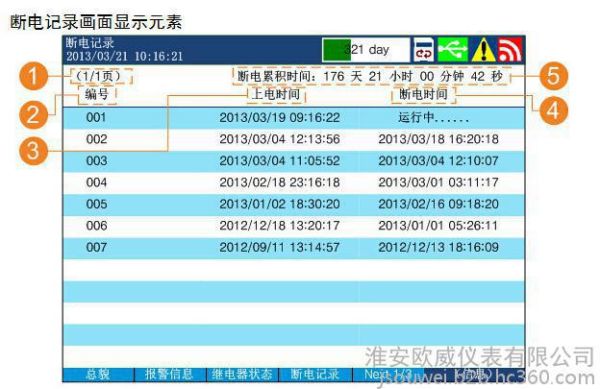

二、 功能特点 智能无纸记录仪显示信息量大、界面友好、操作简单，下面是主要功能特点： 1、无笔、无纸记录，日常维护工作量非常小，运行费用低； 2、采用高亮度单色或彩色TFT液晶屏，CCFL背光、画面清晰； 3、采用ARM微处理器，可同时实现16路信号采集、记录、显示和报警； 4、采用64MB 大容量的FLASH 闪存芯片存贮历史数据，掉电永不丢失数据； 5、全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可； 6、显示工程量数据的数值范围更宽，可显示5 位数值：-9999~19999； 7、可以组态、显示工程位号，工程单位，有流量累积； 8、具有闪动报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；12 路继电器报警输出； 9、可组态8点变送输出，光电隔离，误差小于±0.2% F?S； 10、显示精度高，基本误差为±0.2% F?S； 11、温压补偿，支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型； 12、内置GB2312汉字库，使用全拼输入法输入； 13、支持外接微型打印机，手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需求； 14、配备标准USB 接口。历史数据转存快捷方便； 15、标准串行通讯接口， 带光偶隔离的RS485和 RS232C； 16、支持标准ModBus RTU 通讯协议（选配功能），除支持本公司数据管理软件外，还支持MCGS、组态王等流行组态软件； 17、采用新型开关电源，能在交流电源AC 85V~265V宽电压范围内正常工作； 18、提供变送器DC 24V隔离配电； 19、全铝密封外壳，通过EMCIII级，保证仪表在恶劣的环境中正常工作。 三、智能无纸记录仪技术指标 3.1.显示 5.6寸蓝色LCD或5.6彩色TFT LCD 数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面 基本误差小于±0.2%F?S，数字显示范围-9999~19999 测量分辨力：1/60000，16位AD转换器 实时曲线记录间隔0.1秒~60秒分8档，对应整屏曲线时间30秒~300分
追忆曲线记录间隔从0.1秒到50秒连续可设超过50秒时可选1分钟，5分钟，10分钟，30分钟，60分钟。可选择循环或非循环两种记录方式

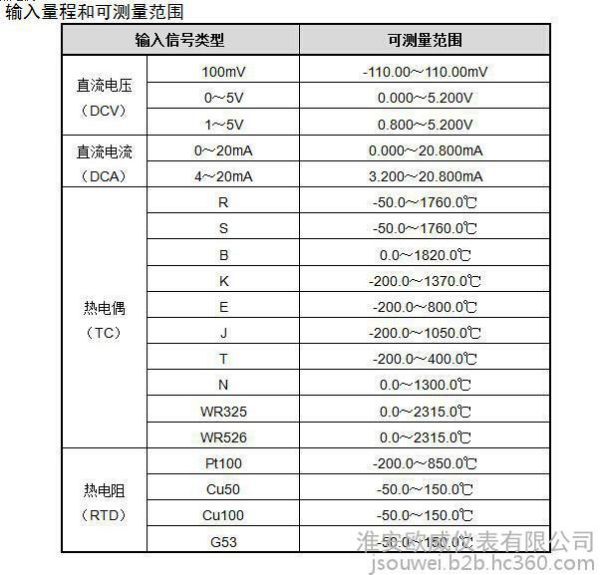

3.2 输入信号 输入信号包括直流电流，直流电压，热电阻，热电偶，远传压力表五类，通过按键输入选择。隔离万能输入，无需跳线器。 直流电流：（4~20）mA，（0~10）mA，（0~20）mA 直流电压：（1~5）V ，（0~5）V 热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53
热电偶：K，S，R，B，N，E，J，T
其它输入信号或分度号需在订货时注明。 3.3 报警输出及变送输出 继电器输出：触点容量AC 220V，3A，阻性负载 12点可组态输出，可按通道的各报警点值设定 可组态8点变送输出，光电隔离，误差小于±0.2% F?S，电流输出负载能力≤450Ω
电压输出配接设备阻抗：需大于2KΩ
3.4 外供电源
DC 24V电源：用于给变送器供电，最大负载能力≤200mA
3.5 通讯打印接口（选配功能） 光电隔离 RS232、RS485标准，在订货时注明 通讯速率9600，19200，57600，115200通过设定选择 配套测试软件，提供组态软件和应用软件技术支持 可选Modbus RTU通讯协议与上位机通讯 3.6 电源条件 AC 220V供电的仪表：AC 85~265V，功耗小于25VA DC 24V供电的仪表：24V±10%，功耗小于25VA 注：实际功耗与仪表总通道数有关 3.7 环境及其他 储藏温度范围：-20℃~70℃ 工作湿度范围:低于85%R.H，无结露 仪表的重量：最大约2.8Kg 3.8记录时间 记录时间的长短与FLASH 存储器容量、记录间隔和输入点数有关，计算公式如下： 记录间隔以秒为单位： 例：8通道每10秒记录一次可记录的天数
总天数=64x1024x492x10/8/24/3600=466 天
四、智能无纸记录仪安装与接线 4.1 外形及开孔尺寸 为确保安全，接线必须在断电后进行。 交流供电的仪表，其 （PG）端是电源滤波器的公共端，有高压，只能接大地，禁止与仪表其它端子接在一起。本说明书给出的为基本接线图，受端子数量的限制，当仪表功能与基本接线图冲突时，接线图以随机说明为准。 外形尺寸：144×144×262mm(长×宽×深）
