钢球衬套

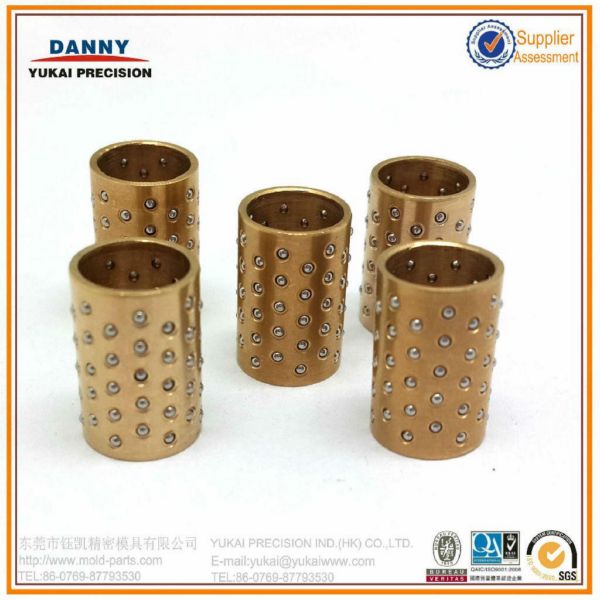

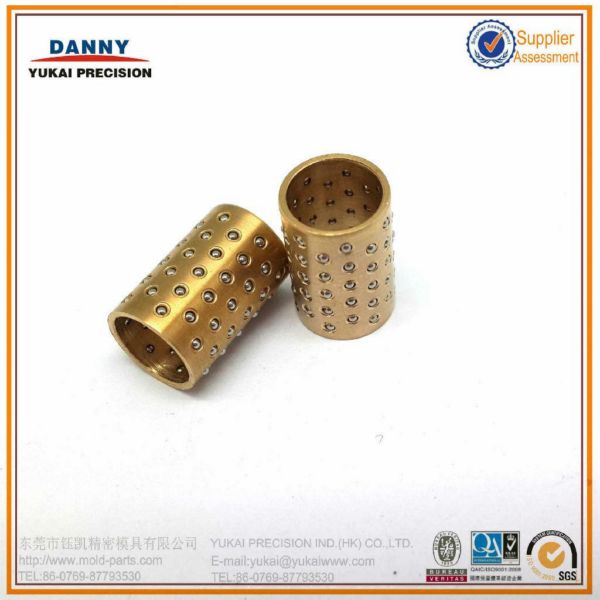

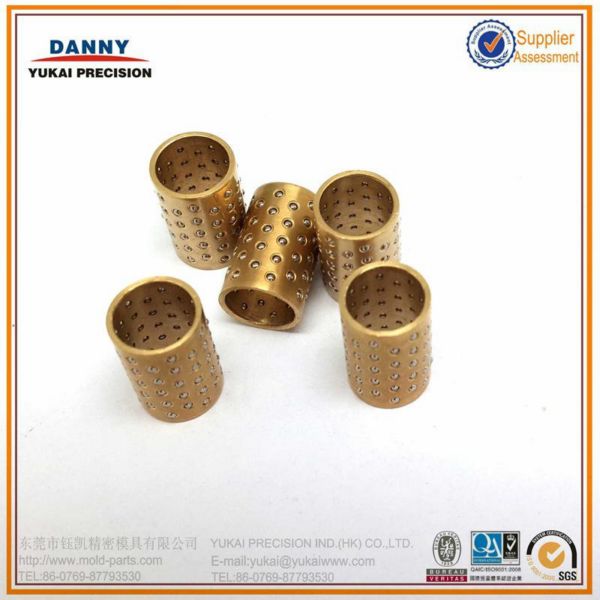

??英文名称：Ball Bushing ??钢球衬套也叫钢珠套是有铝合金或铜合金或聚缩醛树脂作为钢珠保持架，钢珠以镶嵌的形式嵌入保持架内的一种轴运动配件又名钢珠轴承。钢球衬套是冲压模具导柱组件中主要的组成部分，是冷冲模具模具常用的配件。 ??钢球衬套根据保持架的不同可以分为：塑胶钢球衬套、铝合金钢球衬套、铜基钢球衬套，即塑基、塑套、铝基、铝套、铜基、铜套等可分为钢球铜套，铝套，塑胶套。各种钢球衬套
??钢球衬套材质构成： ??一、保持架： ??①A5052S铝合金 ??②铜合金 ??③POM聚缩醛树脂 ??二、钢球： ??SUJ2轴承钢，圆球度0.25μm，钢球热处理硬度62~67HRC ??钢球衬套因为其特殊用途其生产工艺也较为特殊：生产过程中采用特殊的锁珠工艺，能地杜绝钢珠脱落和死珠现象。钢球衬套的钢球尺寸一致在0.0025mm以内，钢球套的配合过盈量为0.01-0.02mm，使模架运动平衡灵活。 ??钢球衬套广泛运用于SRP、 TRP、连续冲模、独立导柱、冷冲滚动模座、高精密冲床以及机床附件上面，具有在高精度轴向运动或径向运动时保持运动均匀的特性。 ??钢球衬套外径计算公式外径=内径+（2*钢球直径） ??钢球衬套工作时精度高，运转平稳，理想适用于高重复精度、快响应型小型机械。 这种轴承提供的负载能力 可达19lbf，并且完全抗腐蚀。可供应1毫米的钢珠规格5*7*10孔径为5毫米,它的摩擦系数仅为0.001,惯性小，重量轻，结构尺寸紧凑,采用抗腐蚀不锈钢加工精密轴承滚珠。
钢球衬套在模具配件上的使用范例
??钢球采用GB308-84精度5级标准，应用于高精度轴向运动或径向运动时运动均匀。国内厂家亦可根据不同需求提供各种标准和非标准的滚珠套。
