产品介绍
-
- 产品名称：R530
简介
PP塑料，化学名称：聚丙烯 英文名称:Polypropylene（简称PP） 比重:0.9-0.91克/立方厘米 成型收缩率:1.0-2.5% 成型温度：160-220℃ 。 成分结构
PP为结晶型高聚物，常用塑料中PP最轻，密度仅为0.91g/cm3（比水小）。通用塑料中，PP的耐热性最好，其热变形温度为80-100℃，能在沸水中煮。PP有良好的耐应力开裂性，有很高的弯曲疲劳寿命，俗称“百折胶”。PP的综合性能优于PE料。PP产品质轻、韧性好、耐化学性好。成型特性; 1.结晶料,吸湿性小,易发生融体破裂,长期与热金属接触易分解.
2.流动性好,但收缩范围及收缩值大,易发生缩孔.凹痕,变形.
3.冷却速度快,浇注系统及冷却系统应缓慢散热,并注意控制成型温度.料温低温高压时容易取向,模具温度低于50度时,塑件不光滑,易产生熔接不良,流痕,90度以上易发生翘曲变形
4.塑料壁厚须均匀,避免缺胶,尖角,以防应力集中。工艺特点
PP在熔融温度下有较好的流动性，成型性能好，PP在加工上有两个特点：其一：PP熔体的粘度随剪切速度的提高而有明显的下降（受温度影响较小）；其二：分子取向程度高而呈现较大的收缩率。
PP的加工温度在200-300℃左右较好，它有良好的热稳定性（分解温度为310℃），但高温下（270-300℃），长时间停留在炮筒中会有降解的可能。因PP的粘度随着剪切速度的提高有明显的降低，所以提高注射压力和注射速度会提高其流动性，改善收缩变形和凹陷。模温宜控制在30-50℃范围内。PP熔体能穿越很窄的模具缝隙而出现披锋。PP在熔化过程中，要吸收大量的熔解热（比热较大），产品出模后比较烫。PP料加工时不需干燥，PP的收缩率和结晶度比PE低。塑料性能
物理性能
聚丙烯为无毒、无臭、无味的乳白色高结晶的聚合物，密度只有0. 90--"0. 91g/cm3，是目前所有塑料中最轻的品种之一。它对水特别稳定，在水中的吸水率仅为0. 01%，分子量约8万一15万。成型性好，但因收缩率大(为1%~2.5%）.厚壁制品易凹陷，对一些尺寸精度较高零件，很难于达到要求，制品表面光泽好，易于着色。
力学性能
聚丙烯的结晶度高，结构规整，因而具有优良的力学性能。聚丙烯力学性能的绝对值高于聚乙烯，但在塑料材料中仍属于偏低的品种，其拉伸强度仅可达到30 MPa或稍高的水平。等规指数较大的聚丙烯具有较高的拉伸强度，但随等规指数的提高，材料的冲击强度有所下降，但下降至某一数值后不再变化。
温度和加载速率对聚丙烯的韧性影响很大。当温度高于玻璃化温度时，冲击破坏呈韧性断裂，低于玻璃化温度呈脆性断裂，且冲击强度值大幅度下降。提高加载速率，可使韧性断裂向脆性断裂转变的温度上升。聚丙烯具有优异的抗弯曲疲劳性，其制品在常温下可弯折106次而不损坏。
但在室温和低温下，由于本身的分子结构规整度高，所以抗冲击强度较差。聚丙烯最突出的性能就是抗弯曲疲劳性，俗称百折胶。
热性能
聚丙烯具有良好的耐热性，制品能在100℃以上温度进行消毒灭菌，在不受外力的条件下，150℃也不变形。脆化温度为-35℃，在低于-35℃会发生脆化，耐寒性不如聚乙烯。对于聚丙烯玻璃化温度的报道值有一18qC, 0qC, 5℃等，这也是由于人们采用不同试样，其中所含晶相与无定形相的比例不同，使分子链中无定形部分链长不同所致。聚丙烯的熔融温度比聚乙烯约提高40一50%，约为164一170℃, 100%等规度聚丙烯熔点为176℃。
化学稳定性
聚丙烯的化学稳定性很好，除能被浓硫酸、浓硝酸侵蚀外，对其它各种化学试剂都比较稳定，但低分子量的脂肪烃、芳香烃和氯化烃等能使聚丙烯软化和溶胀，同时它的化学稳定性随结晶度的增加还有所提高，所以聚丙烯适合制作各种化工管道和配件，防腐蚀效果良好。
电性能
它有较高的介电系数，且随温度的上升，可以用来制作受热的电器绝缘制品。它的击穿电压也很高，适合用作电器配件等。抗电压、耐电弧性好，但静电度高，与铜接触易老化。
耐候性
聚丙烯对紫外线很敏感，加入氧化锌、硫代二丙酸二月桂酯、碳黑或类似的乳白填料等可以改善其耐老化性能。
疏水参数计算参考值（XlogP）：3.32、 氢键供体数量：03、 氢键受体数量：34、 可旋转化学键数量：15、 互变异构体数量：6、 拓扑分子极性表面积（TPSA）：29.5避免强氧化剂，氯，高锰酸钾密闭,阴凉干燥处保存，确保有良好的通风。

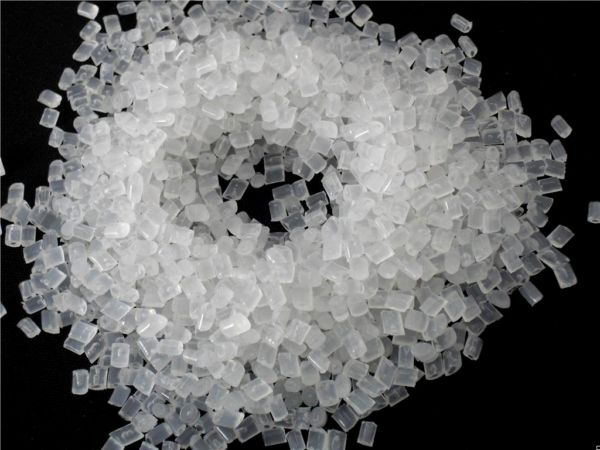

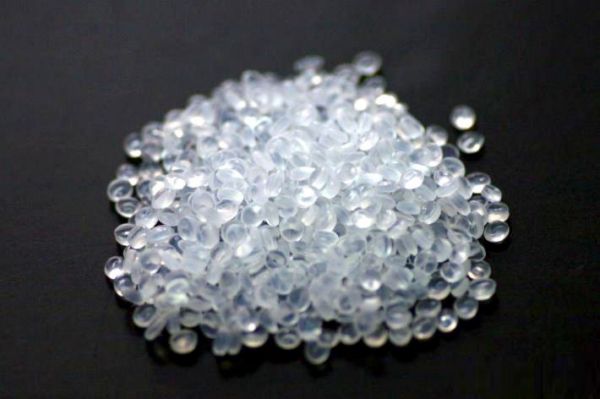

粒子图片特点
无毒、无味，密度小，强度、刚度、硬度耐热性均优于低压聚乙烯,可在100℃左右使用。具有良好的电性能和高频绝缘性且不受湿度影响，但低温时变脆，不耐磨、易老化。适于制作一般机械零件、耐腐蚀零件和绝缘零件。常见的酸、碱等有机溶剂对它几乎不起作用，可用于食具。
聚丙烯具有许多优良特性：
1、相对密度小，仅为0.89-0.91，是塑料中最轻的品种之一。
2、良好的力学性能，除耐冲击性外，其他力学性能均比聚乙烯好，成型加工性能好。
3、具有较高的耐热性，连续使用温度可达110-120℃。
4、化学性能好，几乎不吸水，与绝大多数化学药品不反应。
5、质地纯净，无毒性。
6、电绝缘性好。
7、聚丙烯制品的透明性比高密度聚乙烯制品的透明性好。
- 成型注意事项
1)PP料從280℃附近會開始劣化，所以加熱溫度宜在270℃以下操作，其分子配向性很強，在低溫成型時，易因分子配向而翹曲及扭曲，宜注意。
2)高壓成形時須使用高壓成型機。
3)退縮傾斜可能放大。流道、澆口須因應流動性設計。注意控制材料溫度及型模度。
4)加熱溫度180~300℃、模具溫度20~80℃、料管溫度220~270℃、噴出料溫度210~280℃、射出壓力400~1000kg/cm²、最低操作溫度200℃。
5)澆口設計必須注意成形品之黏著。成形品設計須防止發生凹陷及變形。
6)使用熱風乾燥乾燥溫度為60~90℃、需時1小時
