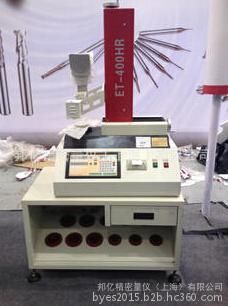

加工定制 是 类型 投影式刀具预调仪 品牌 邦亿 型号 ET-600HR 测量范围 Z:0-600mm 精度 ±0.003mm 分辨率 0.001 电源 220V 50HZ 外形尺寸 参考说明（mm） ET-600HR测刀仪是专为提高CNC加工中心的效率而设计的，主要用用测量数控机床、加工中心及柔性制造单元用的刀具切削刃的坐标位置；完善的满足数控机床及加工中心的高效率，高精度和可重复性。具有使用简捷，高度精确的优点，整个对刀过程不需要在CNC机床上进行，有效避免对工件的损坏以及机床对刀的困难和危险。同时ET-600HR测刀仪操作起来又精确，简单方便快捷，弥补了用数控机床检测刀具尺寸所存在的严惩不足，充分发挥数控机床的优点，大大提高用户的工作效率。 ET-600HR(光学式)测刀仪标准配置： 主机 主机 1台 工作台 可放16把刀 1台 配件 显示器(二轴/0.001㎜) (二轴光学尺/0.001㎜/150*400㎜) 1套 EQ微型打印机 1个 标准棒BT40 BT50 任选1只 水平调整脚 4只 说明书 1本 合格证 1份 ET-600HR(光学式)测刀仪技术参数： 长轴测量范围：0-600 mm 测量直径：0－400mm 重复测量精度：±0.003mm 设置精度：≤4μm 显示精度：0.001mm 同心度：0.004㎜ 可以互换的主轴内部配件 可选刀棒：BT40-BT50 结构可分为两部分： (1)、仪器结构主要包括： 高精密花岗石台面作为底座和立柱、精密滚珠丝杆传动、精密线性导轨导向、光学投影系统、标准棒、BT40/BT50刀套/HSK刀套，打印机等。 (2)数字测量系统：包括R方向、L方向光学尺(R、L转动组内部将几何位移量转变为数字信号传至数据处理系统，通过数据显示器显示出测量数值。 怡信 ET系列 光学式刀具预调仪 功 能 特 点 测量和预调整刀具的径向值和长度; 设置零位坐标; 设置线性补偿或非线性补偿; 几何测量:点,线,R圆弧,圆,点到直线距离,二线夹角; 设置数轴方向; 可在BT40,BT50刀具之间切换及BT50与HSK63/80之间切换; 可存储000~999组刀具数值; 可根据需要进行公制与英制之间的转换; 可根据需要将所有测量数据打印; 主要技术参数 测量范围： R轴 200mm L轴 600mm R轴准确度(150MM全程) ±0.005mm L轴准确度(150MM全程) ±0.005mm 同心度: 0.004mm 检测精度为 (3+L/50)um 主轴刀套标准锥度 7:24 标准刀柄(可选) ISO/BT40;BT50 数据显示 2轴 屏幕直径 Ф110mm 分辨率 0.001mm 数据输出 RS232 放大倍数20*(带有角度刻度和R刻度)
