白炭黑在混炼中配合偶联剂Si69，增加了硅烷偶联反应，改善了分散性，同时减小了填充剂-填充剂网络引力，降低了胶料粘度并改善了加工性能。根据Brabender吸油计测试炭黑吸油值的方法，在测试白炭黑吸油值时，依据试验需要在添加油料的同时在不同时刻加入Si69，测量白炭黑的吸油能力。油料（作为滴定剂）添加的同时，配合Si69加入到混合室中的粉末样品中，被充分吸收到白炭黑结构中。充分吸收油料后，白炭黑颗粒开始相互粘紧，并形成凝聚体。转矩值骤然上升表示抗混合力增强。通过液态-固态-固态-液态的相态改变，转矩可达到最大值。
利用改进的Brabender吸油计对炭黑吸油性检测的原理，结合正交试验设计检测变量。其中A为吸油计中特殊叶片的高精度搅拌器是否加热到175 ℃：1代表加热，2代表不加热;B为加入油和Si69的顺序：1代表Si69和油一起加入，2代表先加Si69后加油，3代表先加油后加Si69；C为加入的白炭黑是否加热到175 ℃：1代表不加热，2代表加热；D为加入白炭黑的种类：1代表A产品，2代表B产品。验证试验所采用的半钢子午线轮胎胎面胶配方如下：充油溶聚丁苯橡胶 103，顺丁橡胶 25，白炭黑 80，偶联剂Si69 12.5，氧化锌 2.5，硬脂酸 2，防老剂4020 2，硫黄 1.4，促进剂CZ 1.7，促进剂D 2。

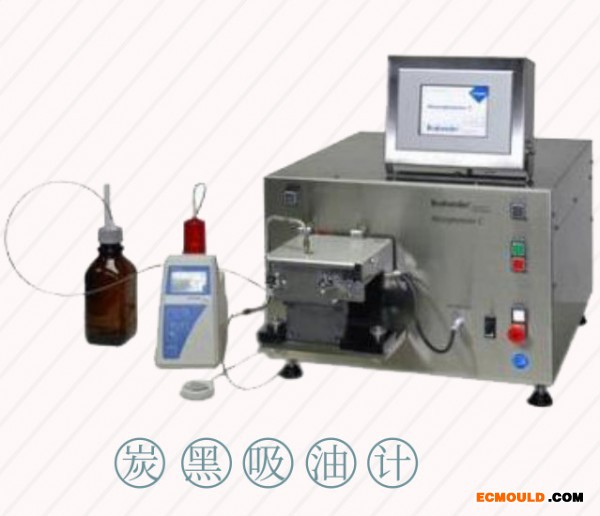

德国Brabender白炭黑吸油计
验证试验中，控制两种胶料的混炼工艺相同。开炼机辊温设定为40～50 ℃，2 mm辊距破胶3次，0.2 mm辊距薄通15次，3 mm辊距下片3次。密炼机中填充因数采用0.65，上冷却水温度为45 ℃，转子转速为60 r·min-1，压砣压力为0.6 MPa。加料顺序：母胶塑炼30s加一半白炭黑、小料（除硫黄）30s加另一半白炭黑30s提压砣后再落下→排胶→送开炼机，加硫黄并下片。
为了更快的打破现有的炭黑吸油值检测技术，德国Brabender炭黑吸油计检测仪器公司新成立的白炭黑、黑炭黑元素组成的最新型炭黑检测仪器仪表设备有限公司，成功的提升在了炭黑吸油值检测仪器仪表的前段当中，成为了整个炭黑吸油值检测仪器仪表设备当中的主要组成部分。
